DESCRIZIONE

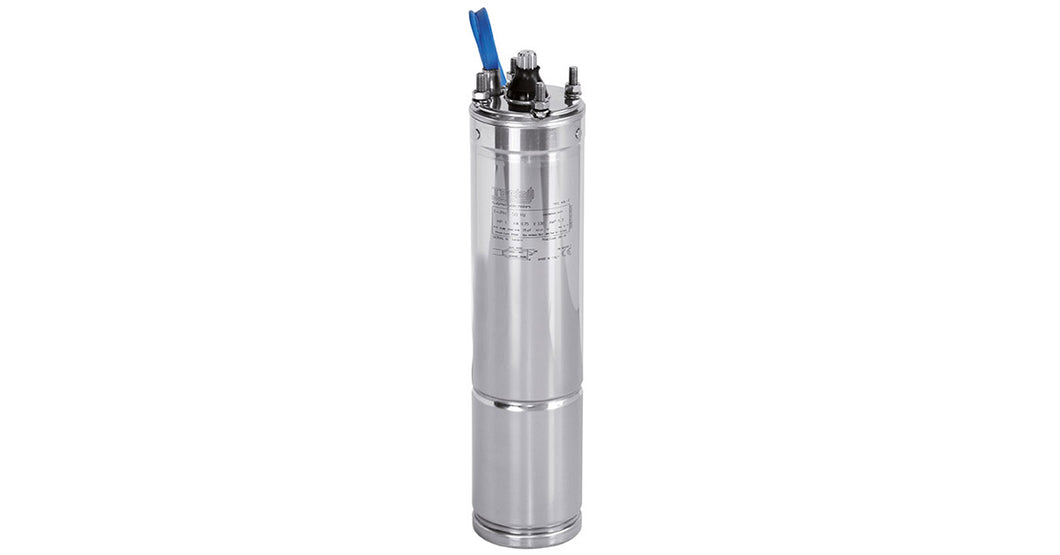

Motore elettrico 4” sommerso di tipo asincrono a due poli, riavvolgibile, costruito in acciaio inossidabile AISI 304 per le parti in contatto con l‘acqua.
Il raffreddamento e la lubrificazione dei cuscinetti a sfera viene garantito da uno speciale liquido approvato FDA.
Lo statore è inserito in una camicia in acciaio inox AISI 304L fissata tramite spine in acciaio al supporto superiore del motore.
Il connettore del cavo è rimovibile per garantire veloci e semplici operazioni di manutenzione.
Il cavo è certificato ACS, WRAS e KTW.
Il motore è idoneo all‘utilizzo con variatore di velocità (30 Hz – 50/60 Hz).
CARATTERISTICHE TECNICHE
• Flangiatura: NEMA 4”
• Classe d’isolamento: F
• Grado di protezione: IP68
• Velocità flusso di raffreddamento: min 0.3 m/s 35 °C
• Tolleranza alimentazione: +6% / -10%
• N° massimo avviamenti: 20/h
• Max profondità esercizio: 250 m
• Funzionamento orizzontale: 0,5 Hp – 10 Hp
DATI TECNICI
TABELLA DEI MATERIALI
CARATTERISTICHE COSTRUTTIVE
STATORE
Statore riavvolgibile con camicia esterna in AISI 304L.
Lo statore è a 24 cave per una maggiore elasticità e regolarità di funzionamento.
I conduttori sono in rame isolato con doppio smalto in Classe H.
CUSCINETTI
Cuscinetti a sfera sovradimensionati ad alto carico assiale.
• Da 0,5 Hp a 2 Hp: 2000 N
• 3 Hp: 3000 N
• Da 4 Hp a 5,5 Hp: 4000 N
• Da 7,5 Hp a 10 Hp: 5000 N
ALBERI
Alberi con terminale in AISI 304/Duplex, con particolare processo di indurimento superficiale.
Rotore a gabbia di scoiattolo in alluminio per potenze fino ai 3 Hp, in rame per i motori con
potenza superiore ai 4 Hp.
